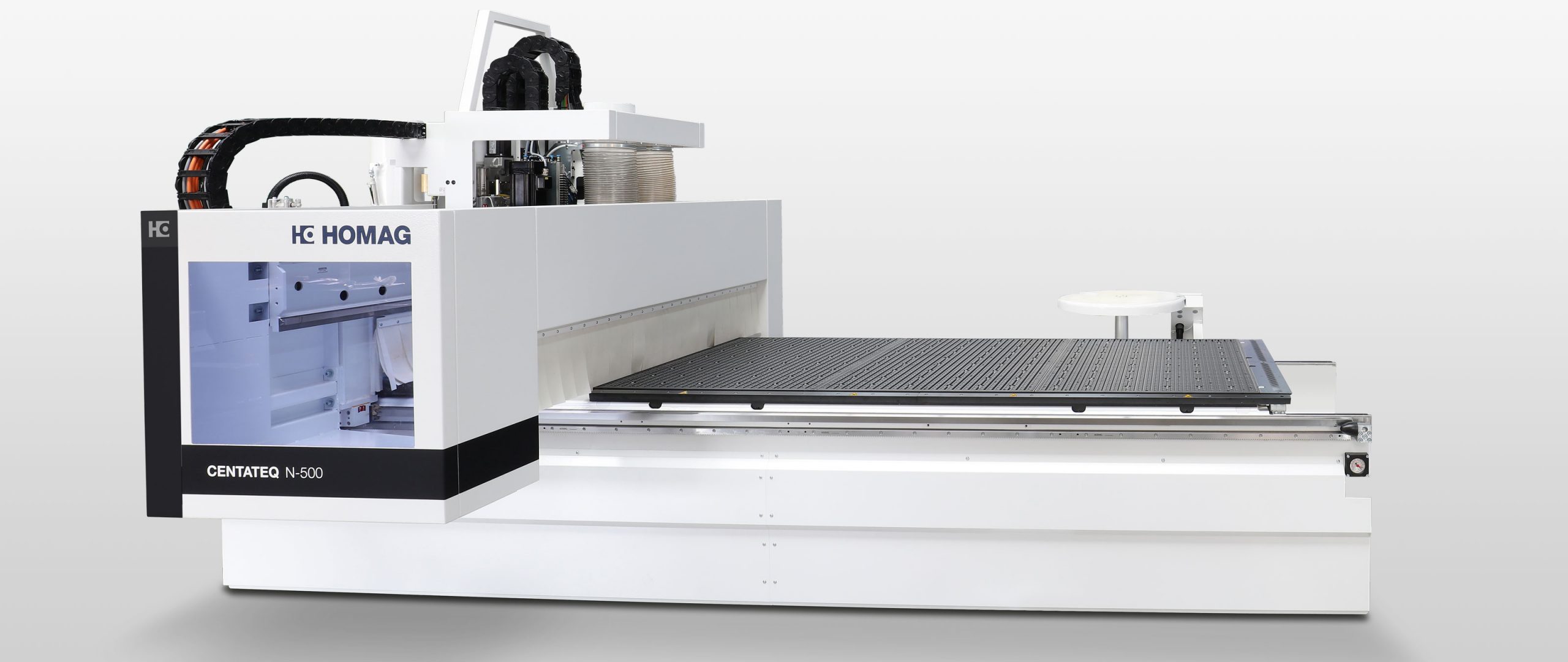

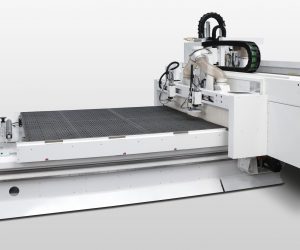

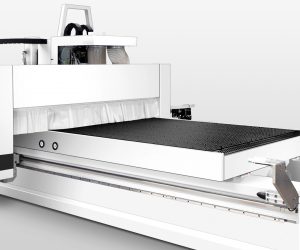

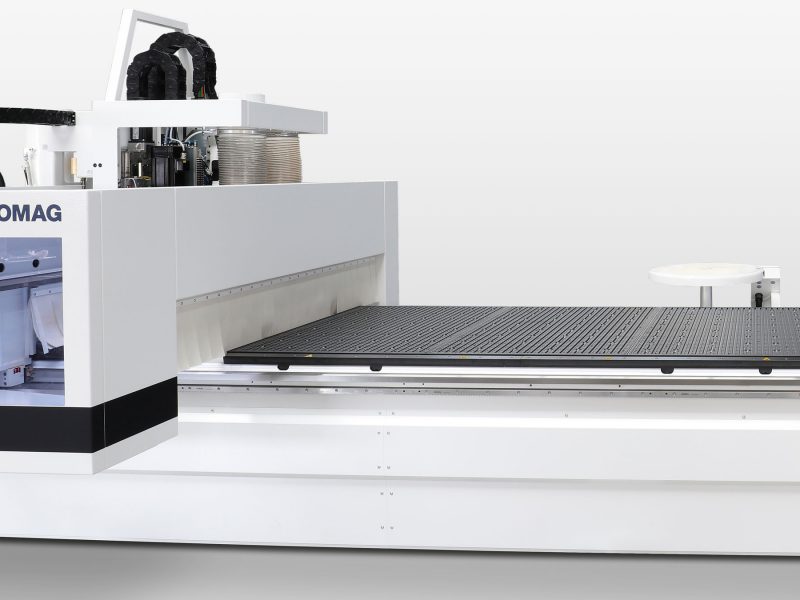

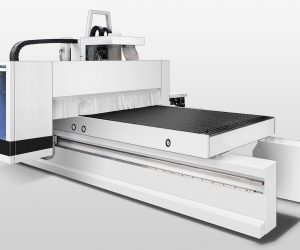

CNC mostni obdelovalni center CENTATEQ N-510

Individualni nesting koncepti za najvišji razred

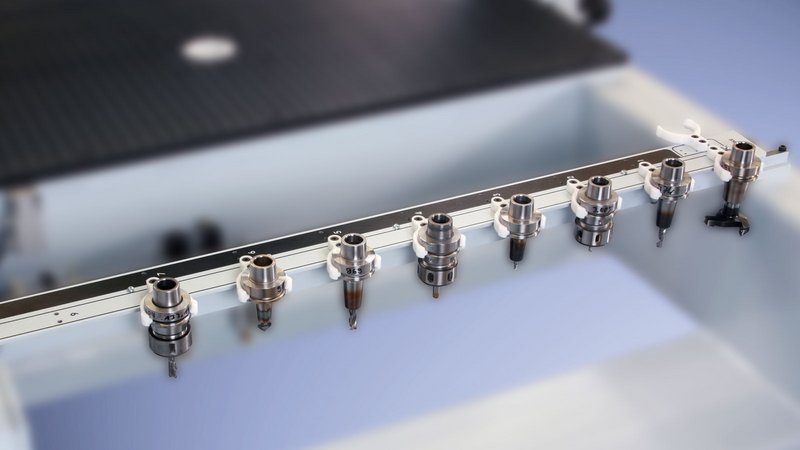

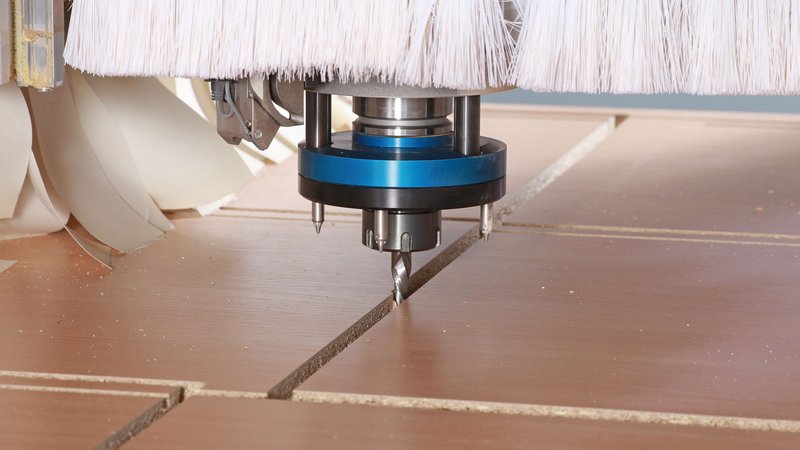

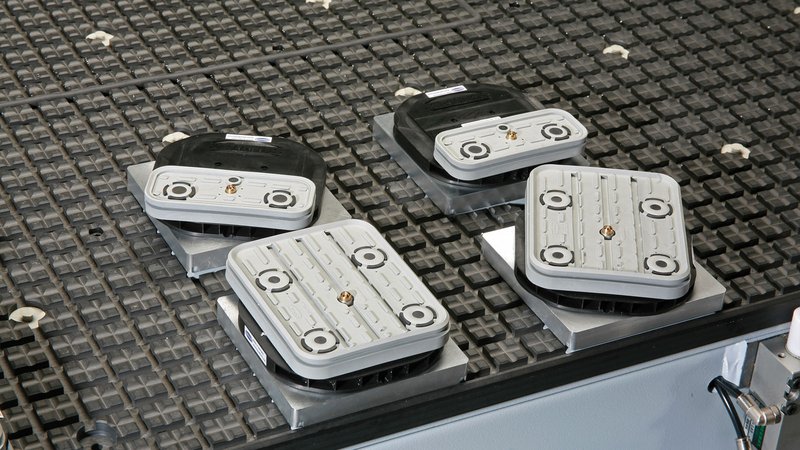

Naši nesting stroji omogočajo optimizirano porabo materiala pri razrezu in obdelavi ploščatih materialov. Klasično področje uporabe je proizvodnja korpusnega pohištva ali razrez in obdelava front. Dodatno fleksibilnost ponuja možnost obdelave posameznih kosov na vakuumskih vpenjalih. Preprosti avtomatizacijski koncepti z možnostjo Plug & Play priklopa omogočajo naknadno nadgradnjo stroja. Različno konfigurirane vrtalne glave in menjalci orodij zagotavljajo visoko stopnjo prilagodljivosti.

Preberite več
Šifra izdelka: WWVANTAGE100
Razpoložljivost:

Razprodano

Podrobnejši opis

Prednosti:

  • Vrtalna tehnologija visoke hitrosti v različnih izvedbah – navpična in vodoravna vretena ter utorni žagini listi za različne obdelovalne naloge.
    ➤ Na voljo 18 različnih vrtalnih glav – v različnih kombinacijah navpičnih in vodoravnih vreten ter utornih žag.
  • Centralni odvod odrezkov in praha na mostu – več pozicijsko odsesovanje za enostavno integracijo v proizvodnjo in znižane stroške.
  • Avtomatizacijske rešitve – enostavne modularne razširitve s plug & play povezovanjem.
    ➤ Ne glede na to, ali se obdelovanci podajajo ročno, z valjčnim transporterjem, paletnim vozičkom ali iz skladišča – vedno imamo pravo rešitev.
  • Dvo nivojski varnostni sistem – kombinacija svetlobne pregrade in varnostnega odbijača zagotavlja optimalno sodelovanje med strojem in operaterjem.
    ➤ Sistem omogoča samostojno, hitro in dinamično obdelavo brez posegov uporabnika.

Posebnosti – lastnosti:

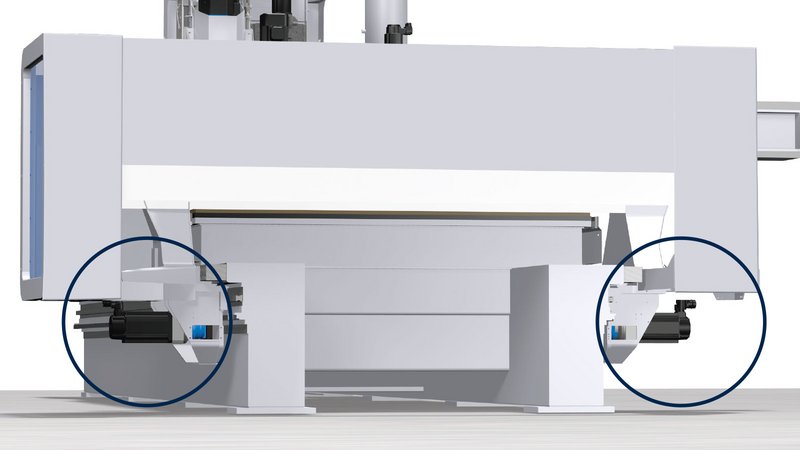

  • Robustna industrijska jeklena konstrukcija z gibljivim mostom (gantry zasnova)

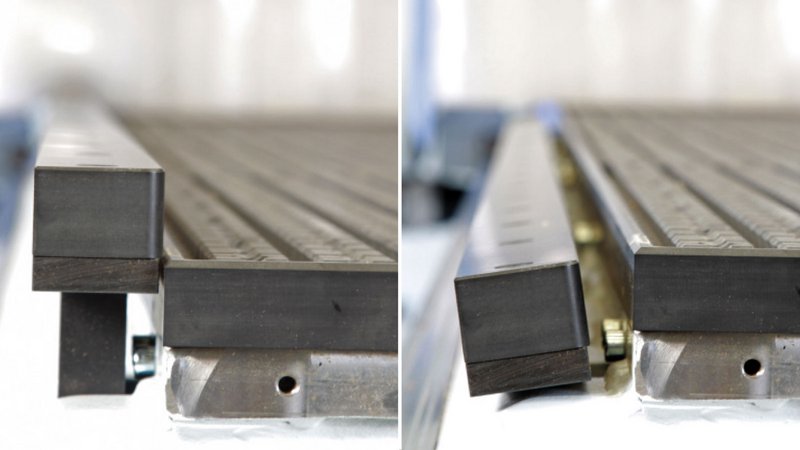

  • Sprednje in zadnje vodilne letve na prizmatičnih vodilih
  • Obdelava z 3-, 4- ali 5-osnimi rezkalnimi vreteni

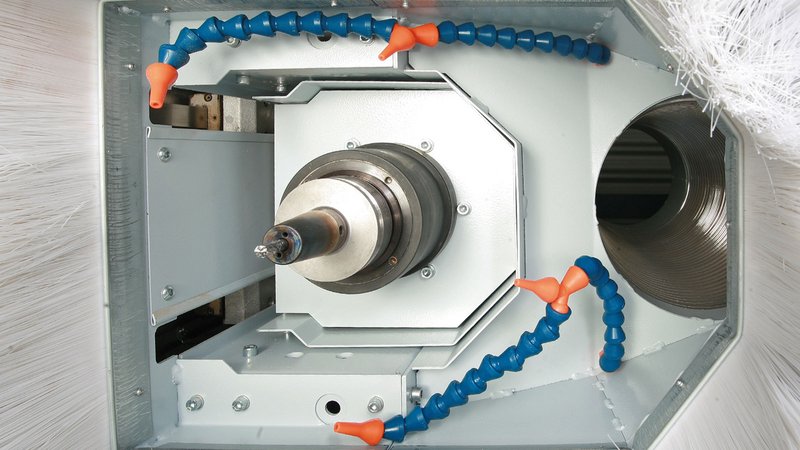

  • Rezkalno vreteno z vibracijskim senzorjem za največjo življenjsko dobo
  • Industrijska vrtalna glava s patentiranim sistemom vpenjanja vreten – za dolgo življenjsko dobo in zanesljivost
  • Do 84 vakuumskih con v najvišji konfiguraciji
  • Najmanjše polje vakuumske cone: X = 630 mm, Y = 315 mm
  • Zatiči na mizi za natančno poravnavo posameznih kosov

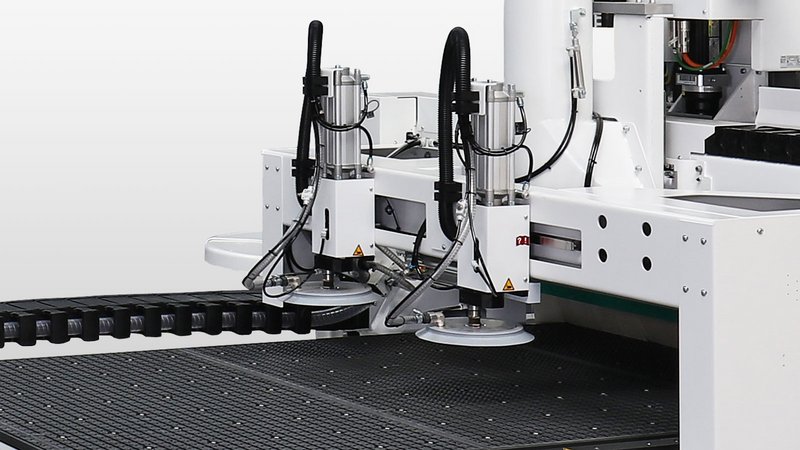

  • Sočasno vstavljanje in odstranjevanje obdelovancev za krajše čase rokovanja in večjo produktivnost
  • Samodejno rokovanje z materiali debeline od 3 do 60 mm
  • Odprt sistem z vmesniki za standardne programske rešitve

Tehnične lastnosti

CENTATEQ N-510480510512612710714
Širina delovnega območja [mm | čevljev]1250| 41550| 51550| 51850| 62250| 72250| 7
Dolžina delovnega območja [mm | čevljev]2520| 83100| 103700| 123700| 123100| 104300| 14
Višina delovnega polja [mm| palcev]100| 3,94100| 3,94100| 3,94100| 3,94100| 3,94100| 3,94
Vakuumska moč [m³/h]
[Hz]
290 / 345
50/ 60
580 / 690
50/ 60
580 / 690
50/ 60
580 / 690
50/ 60
870 / 1035
50/ 60
870 / 1035
50/ 60

Tehnične navedbe so brez garancije!
